Hur förhindrar man repor på en liten cylindrisk växel?

Hej där, utrustningsentusiaster! Som leverantör av Small Spur Gears har jag sett min beskärda del av repade växlar genom åren. Skavning kan vara en verklig huvudvärk, vilket leder till minskad prestanda, ökat ljud och till och med för tidigt växelfel. Men oroa dig inte; Jag är här för att dela med mig av några tips om hur man förhindrar nötning på små cylindriska kugghjul.

Förstå skavning

Först till kvarn, låt oss prata om vad skavning är. Skavning är en form av ytskada som uppstår när två kuggar kommer i kontakt under högt tryck och glidande förhållanden. Detta gör att ojämnheter (små toppar och dalar) på kugghjulsytorna svetsas samman och sedan bryts isär, vilket lämnar efter sig grova fläckar och spår.

Flera faktorer kan bidra till nötning, inklusive:

• Höga belastningar: När växlar utsätts för tunga belastningar ökar kontakttrycket mellan tänderna, vilket gör att det blir mer sannolikt att det blir nötning.
• Höga hastigheter: Vid höga hastigheter är glidrörelsen mellan kugghjulens tänder mer betydande, genererar mer värme och ökar risken för nötning.
• Dålig smörjning: Smörjning hjälper till att minska friktionen och slitaget mellan kugghjulens tänder. Om smörjmedlet är otillräckligt eller förorenat kommer det inte att kunna ge tillräckligt skydd, vilket leder till repor.
• Ytfinish: Grova eller dåliga kuggytor är mer benägna att repa eftersom ojämnheter lättare kan svetsas samman.
• Materialfelmatchning: Om kugghjulen är gjorda av material med olika hårdhet eller kompatibilitet kan det öka risken för nötning.

Förebyggande åtgärder

Korrekt smörjning

Smörjning är en av de mest kritiska faktorerna för att förhindra nötning. Ett bra smörjmedel minskar friktionen, leder bort värme och bildar en skyddande film mellan kugghjulens tänder. Här är några tips för korrekt smörjning:

• Välj rätt smörjmedel: Välj ett smörjmedel som är speciellt utformat för växlar och lämpligt för driftsförhållandena för dina små cylindriska växlar. Tänk på faktorer som belastning, hastighet, temperatur och miljö. Till exempel, om dina växlar arbetar vid höga temperaturer, behöver du ett smörjmedel med ett högt viskositetsindex och bra termisk stabilitet.
• Håll rätt smörjmedelsnivåer: Se till att kugghjulen alltid är tillräckligt smorda. Kontrollera smörjmedelsnivån regelbundet och fyll på vid behov. Om växlarna går i ett slutet system, se till att smörjmedlet cirkulerar ordentligt och att det inte finns några läckor.
• Byt smörjmedel regelbundet: Med tiden kan smörjmedlet bryta ner och bli förorenat med smuts, skräp och slitagepartiklar. Detta kan minska dess effektivitet och öka risken för nötning. Följ tillverkarens rekommendationer för bytesintervaller för smörjmedel för att säkerställa optimal prestanda.

Optimal design

Utformningen av de små cylindriska kugghjulen kan också spela en viktig roll för att förhindra nötning. Här är några designöverväganden:

• Korrekt tandgeometri: Formen och storleken på kugghjulen är avgörande för att minska kontaktspänningen och förhindra skav. Använd en tandprofil som är optimerad för den specifika applikationen, till exempel en evolventprofil. Detta kommer att säkerställa en jämn och jämn fördelning av belastningen mellan tänderna, vilket minskar risken för lokalt höga tryck.
• Lämplig utväxling: Att välja rätt utväxling kan hjälpa till att minska belastningen på växlarna och minimera glidrörelsen mellan tänderna. Ett högre utväxlingsförhållande kommer i allmänhet att resultera i lägre kontaktspänning och mindre nötning.
• Tillräcklig hårdhet och ytfinish: Växelmaterialet bör ha tillräcklig hårdhet för att motstå slitage och deformation. Dessutom bör kugghjulsytorna ytbehandlas till en hög kvalitet för att minska friktionen och förhindra att ojämnheter svetsar ihop. Detta kan du uppnå genom processer som värmebehandling och slipning.

Kvalitetstillverkning

Tillverkningsprocessen för de små cylindriska kugghjulen är en annan viktig aspekt att överväga. Så här kan du säkerställa en högkvalitativ tillverkning:

• Använd material av hög kvalitet: Välj material som är lämpliga för applikationen och har goda mekaniska egenskaper. Till exempel används legerade stål ofta för växlar eftersom de erbjuder hög hållfasthet, hårdhet och slitstyrka.
• Precisionstillverkning: Se till att kugghjulen är tillverkade med exakta toleranser. Detta säkerställer korrekt ingrepp mellan tänderna och minskar risken för ojämn belastning och skavning. Använd avancerade tillverkningstekniker som CNC-bearbetning och pulvermetallurgi för att uppnå hög noggrannhet och konsistens.
• Inspektion och provning: Genomför noggrann inspektion och testning av kugghjulen innan de installeras. Detta kommer att hjälpa till att identifiera eventuella defekter eller oegentligheter som kan leda till repor. Använd oförstörande testmetoder som ultraljudstestning och inspektion av magnetiska partiklar för att upptäcka inre brister.

Driftsvillkor

Slutligen kan även driftsförhållandena för de små cylindriska kugghjulen påverka risken för nötning. Här är några tips för att bibehålla optimala driftsförhållanden:

• Styr temperatur: Höga temperaturer kan göra att smörjmedlet bryts ner och minska dess effektivitet. Se till att växlarna fungerar inom det rekommenderade temperaturintervallet. Använd vid behov kylsystem som fläktar eller värmeväxlare för att hålla temperaturen under kontroll.
• Minska vibrationer och stötar: Vibrationer och stötar kan göra att kugghjulen upplever plötsliga förändringar i belastningen, vilket ökar risken för nötning. Använd vibrationsdämpande enheter och korrekt monteringsteknik för att minimera vibrationer och stötar.
• Undvik överbelastning: Överskrid inte växlarnas nominella belastningskapacitet. Överbelastning kan orsaka överdriven kontaktspänning och leda till slitage. Se till att kugghjulen är rätt dimensionerade för applikationen och att belastningen är jämnt fördelad.

Våra produkter

På vårt företag är vi specialiserade på att tillhandahålla hög kvalitetLiten kugghjul. Vi använder avancerade pulvermetallurgitekniker för att tillverka våra kugghjul, vilket säkerställer hög precision, utmärkta mekaniska egenskaper och jämn kvalitet. Våra kugghjul finns i en mängd olika storlekar, material och kuggprofiler för att möta våra kunders specifika behov.

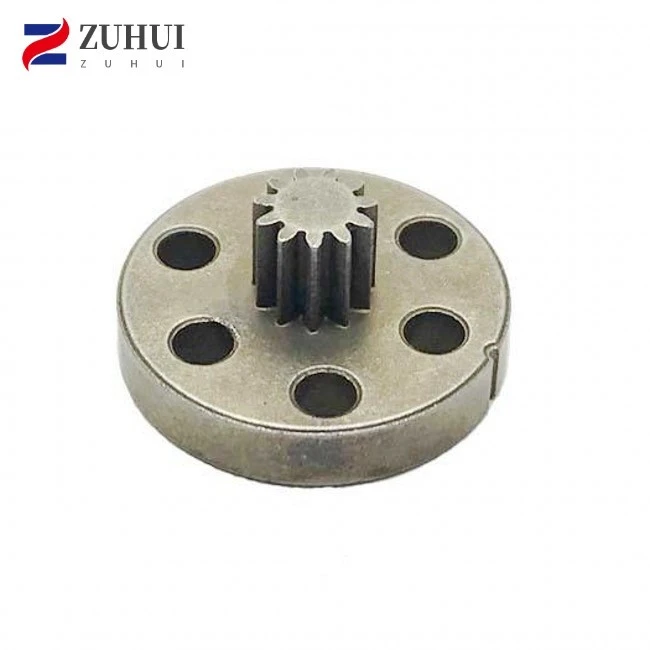

Förutom små kugghjul erbjuder vi ävenOEM sintrade kugghjulochPulversintrande planetväxel. Dessa växlar är designade och tillverkade enligt högsta standard, vilket ger pålitlig prestanda och lång livslängd.

Slutsats

Skavning kan vara ett allvarligt problem för små cylindriska växlar, men genom att följa de förebyggande åtgärderna som beskrivs ovan kan du avsevärt minska risken för nötning och säkerställa en tillförlitlig drift av dina växlar. Kom ihåg att korrekt smörjning, optimal design, kvalitetstillverkning och bibehållande av optimala driftsförhållanden är allt väsentligt för att förhindra nötning.

Om du letar efter högkvalitativa små cylindriska växlar eller har några frågor om att förhindra nötning, tveka inte att kontakta oss. Vi är här för att hjälpa dig att hitta rätt växlar för din applikation och ge dig den support och expertis du behöver för att hålla dina växlar igång smidigt.

Referenser

• "Gear Design and Application" av Dudley, DW
• "Mechanical Engineer's Handbook" av Myer Kutz
